日本小野FJ-0800多級噴射量測量系統
產品型號：FJ-0800
產品品牌：日本小野ONOSOKKI
產品簡介：
日本小野FJ-0800多級噴射量測量系統
作為具有柴油發動機的噴射系統，共軌系統已經成為常識。共軌系統可在各種操作條件下提供高噴射壓力，并能夠進行多級燃料噴射。
日本小野FJ-0800多級噴射量測量系統
日本小野FJ-0800多級噴射量測量系統
作為具有柴油發動機的噴射系統，共軌系統已經成為常識。共軌系統可在各種操作條件下提供高噴射壓力，并能夠進行多級燃料噴射。通過采用共軌系統，可以使其更接近完全燃燒，從而抑制PM的產生和NOx的產生，改善燃料經濟性并減少振動和噪音。
FJ-8000系列，在共軌系統中的多次噴射的噴射量，噴射率，噴射正時，測量在靠近噴射環境車輛環境中的噴射期間進一步噴射精度，多級噴射對應噴射量測量這是一個系統。
特點
高度的多級噴射量測定（讀數±0.25％）*時使用的高精度的
同時測量測量到的噴射量和噴射率的15個階段
，通過使用數字濾波器（FJ-0600無失真噴射率波形輸出1H）
不同F(xiàn)J-030/0600同時使用可能的檢測原理的
寬測量范圍（0?400毫米3 / STR）
的每次射流的連續測量（1?50赫茲[60?3000轉/分]）
多達八個可連接的探測器
連續50,000個周期的數據存儲器
噴射量檢測單元
通過高速采樣進行高精度噴射定時分析
快速采樣：由（噴射器驅動信號1兆赫壓力信號200千赫），分析間隔到下一個注射，這種注射開始/結束的延遲時間高度的噴射正時。
實時數據顯示
1。條形圖
每個氣缸和噴射階段的噴射量以條形圖顯示
2。注射率監測器
同時顯示1 ch的注射速率，壓力，外部輸入信號（注射命令等）。它也對應于用保存的數據覆蓋。
3。趨勢圖
多8種類型，以趨勢格式顯示3000個循環的數據。
4。雙顯示器
同時顯示趨勢圖和條形圖。
5。數字監視器
每個氣缸的噴射量，噴射周期，檢測器內的溫度等顯示為數值。
數據分析
●TQ-Q圖（噴射指令值 - 噴射量圖表）
橫軸表示噴射指令，縱軸表示噴射量圖中噴射量相對于噴射指令的變化。
●注入率圖
每個循環顯示每個氣缸的壓力波形，噴射速率波形，1ch的任意波形。
●TQ圖（橫軸：循環縱軸：噴射量）
按周期顯示每個氣缸的噴射量的波動。
●NQ圖（橫軸：轉速縱軸：噴射量）
根據泵轉速顯示每個氣缸的噴射量變化。
●直方圖
顯示每組進樣的進樣量分布。
●統計數據
顯示噴射量，噴射周期，檢測器內的溫度等的平均值，標準偏差，值/小值等。
●數據列表
每個注射周期的注射量，注射周期，檢測器內的溫度等數據以表格形式列出。

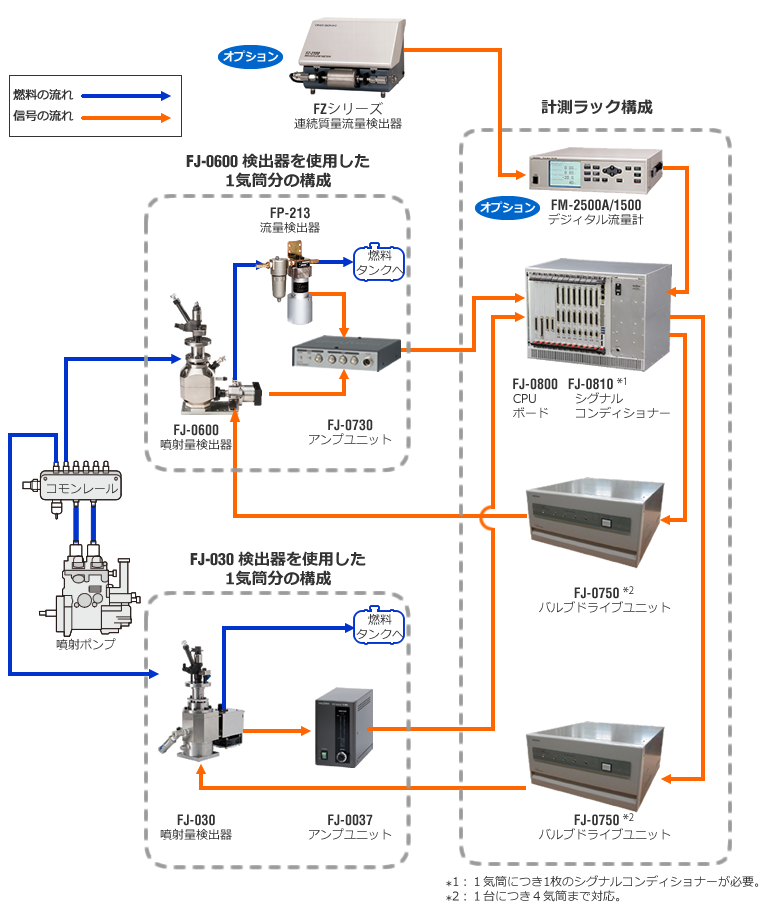

系統配置圖
測量原理

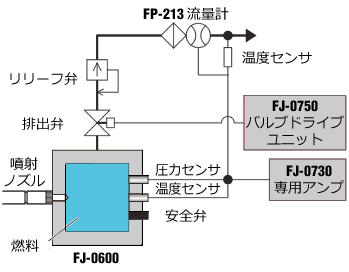

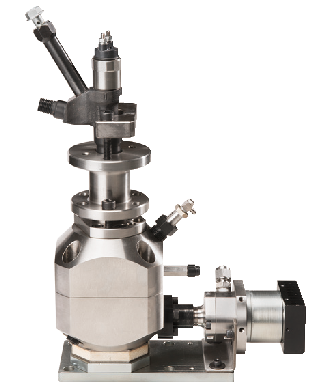

FJ-0600噴油量檢測儀
Zeuch的方法的應用中，在填充有燃料的密閉容器中噴射燃料時，打算測量的使用和噴射量，并且其相噴射量容器壓力比例增加噴射率。

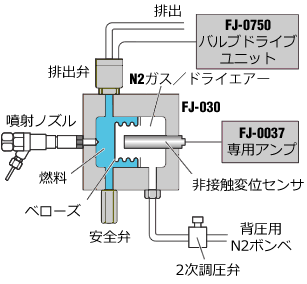

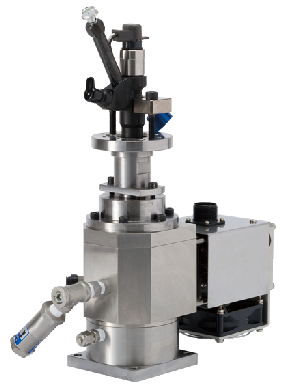

FJ-030注射量檢測儀
用位移檢測器檢測波紋管在注射之前和之后的位置，并從波紋管的有效區域計算注入量。一旦測量完成，通過電磁閥排出噴射的燃料以準備下一次噴射。從波紋管內部添加高壓氣體，這是對噴嘴的背壓。
大綱規范
| 名 | 輸入名稱 | 項目 | 產品規格 | |
|---|---|---|---|---|
| 系統規范 | 主要功能* 1 | 汽油和柴油發動機多級噴射系統燃油噴射量/噴射率的測量 | ||
| 可測量的氣缸數量* 2 | 多8個氣缸 | |||
| 可測量的注射階段數量* 3 | 多15個步驟 | |||
| 測量項目* 1 | 燃油噴射量（每級噴射量，總量），燃油噴射比，噴射頻率，泵轉速，溫度，背壓 | |||
| 燃油噴射量* 1 | 瞬時值，平均值，積分值，標準偏差，值，小值，噴射周期，噴射間隔，氣缸間偏差 | |||
| 顯示內容※4 | 1.實時測量顯示器（每個階段的噴射量+條形圖和數值顯示的總噴射量） 的直方圖的2噴射量， 3.在噴射量圖周期（T - Q圖） 4.轉速-噴射量線（N-Q圖） 5。注射周期（每次注射和間隔） 6。每次注射次數的測量數據（1到5級和總注射量，溫度，轉速，背壓） 7。注射速率波形 8平均值，積分值，標準偏差，值，每次噴射量的小值，氣缸之間的偏差 | |||
| 存儲容量 | 每缸多50000次循環 | |||
| 燃油噴射量檢測器 | 型號名稱 | FJ-0600 | FJ-030 | |
| 測量范圍* 3 | 總注入量：0至100,200,300,400mm 3 / str | |||
| 補充注射量：高達總注射量的20％ | ||||
| 測量精度 | 滿量程的±0.1％或更低（測量的注入量：滿量程的20％或更少） 在讀數的±0.5％內（測量的注入量：滿量程的20％或更多） | |||
| 決議 | 測量噴射量的千分之一 | |||
| 注射周期 | 1至50 Hz（60至3000 r / min） | |||
| 噴嘴背壓 | 1至4 MPa，1至13 MPa（可選） | 1 MPa（變量可選） | ||
| 背壓介質 | 燃料 | N2氣體或干燥空氣 （請客戶準備） | ||
| 燃油溫度 | 10至120°C（在探測器中） | |||
| 壓力檢測器 | 半導體類型（用于背壓測量）， 壓電類型（用于注入量測量） | 半導體類型（用于背壓測量） （可選） | ||
| 溫度探測器 | 電阻溫度檢測器（Pt100Ω） | 電阻溫度檢測器（Pt100Ω） | ||
| 流量檢測器用于校準 | FP-213 * 6 | 應用/測量范圍 | 用于噴射量校準的流量檢測器/0.06至60L / h | |
| 測量精度 | 讀數±0.5％（0.18至60 L / h），±0.0009 L / h或更低（0.06至0.18 L / h） | |||
| 放大器單元 | FJ-0730 | FJ-0600用于噴射量檢測器的放大器，每個探測器需要一個。 （安裝在探測器附近） | ||
FJ-0037 | FJ-030用于噴射量檢測器的放大器，每個探測器需要一個。 （安裝在探測器附近） | |||
| 信號調節器 | FJ-0810 | 連接的探測器數量 | 選擇1 ch，F(xiàn)J - 030或FJ - 0600 | |
| 壓力信號輸入部分 | 對于噴射量FJ-0 600，背壓 | |||
| 位移信號輸入部分 | 對于噴射量FJ-030 | |||
| 溫度信號輸入 | 注射量檢測器內部溫度，F(xiàn)P - 213流量檢測器溫度 | |||
| 流量信號輸入部分 | FP-213來自流速檢測器的脈沖信號 | |||
| 注入比信號輸出部分 | 0?5 V / 0?FS毫米3 / MS（校準期間）， 百毫米由FS值測量范圍3 / MS 200毫米3 / MS 300毫米3 / MS 400毫米3變?yōu)?毫秒。它為每個注射階段單獨輸出。 帶數字低通濾波器（1,1.2 1.5,2,2.5,3,4,6,8 kHz和直通） | |||
| 角度脈沖信號輸入部分 | 參考脈沖：1 P / R（必需），角度脈沖：從P / R中選擇360,720,900,1800,3600 | |||
| CPU | FJ-0800 | 連接的信號調節器數量 | 多8 ch | |
| 閥門驅動單元 | FJ-0750 | 排放閥驅動器數量 | 4 ch（5 ch或更多時需要2個機箱） | |
| 選項 | FJ-0870 | 注射周期/ 間隔測量功能 | 測量/顯示注射周期和注射間隔。 | |
FJ-0871 | 注射開始/結束延遲時間測量 | 測量從外部輸入脈沖（通常是噴射器驅動脈沖/ TTL電平正邏輯）到注入開始和注射結束時間的上升/下降的時間。 | ||
FJ-0872 | 注入速率波形顯示/輸出功能 | 可以針對任意選擇的氣缸的每個噴射次數顯示和保存檢測器信號和噴射率波形。 可以從檢測器的輸出信號顯示/輸出以200kHz采樣的數據，并且客戶可以任意處理和分析它。多100個樣本。 | ||
FJ-0873 | 趨勢圖顯示 | 每個循環的任意選擇的氣缸的所選16個氣缸的數據的趨勢顯示（轉速，每個氣缸噴射量，背壓，噴射時間，溫度等）。*每8小時切換一次顯示。 | ||
FJ-0874 | 模擬輸入 | 輸入：16 ch，輸入信號：0到10 V，來自外部測量儀器的電壓信號可以保存在數據表（CSV）中，采樣和物理量每1 P / R轉換一次。但是，D / A板是必要的。 | ||
FJ-0875 | 模擬輸出 | 從多136個通道中選擇16個通道，如噴射量，泵轉速，噴射周期，噴射間隔，上升時間，下降時間，壓力，溫度等。噴射率是標準的。但是，D / A板是必要的。 | ||
FJ-0876 | 注射測定功能 | 基于噴射器驅動信號，判斷是否存在噴射。有兩種方法可以判斷注射的存在與否。 在 | ||
FJ-0877 | 體積模數三階修正函數 | 捕獲檢測器內部的溫度和此時的體積模量系數數據，從該數據校正由溫度引起的體積模量系數，并顯示高精度的噴射量。 | ||
FJ-0878 | 質量噴射量測量功能 | 通過獲取密度數據，我們將注入量轉換為質量。 | ||
* 1：由于注入延遲檢測器FJ-030可能由于該結構而導致檢測延遲，因此注入速率測量（注入周期，間隔）僅供參考。
* 2：即使是一個氣缸也可以進行校準。
* 3：5個階段，10個階段規格也可提供。
* 4：離線顯示，實時噴射量顯示除外。
※5：100mm 3 / str以下，可以制造400mm 3 / str以上。此外，小噴射量取決于探測器容量。
* 6：也可以使用寬測量范圍的FP-2140H（0至120 L / h）和低壓力損失的FP-213S（0.001 kPa或更低）。
